一、前期準備

1、材料與工具確認

首先，根據回流焊設備的氮氣需求參數，選擇合適規格的不銹鋼氮氣管。一般需考慮管徑、壁厚以及材質的純度等因素，例如對于常規的中小功率回流焊設備，選用內徑 6 - 8mm、壁厚 1 - 1.2mm 的 304 不銹鋼管較為合適，以確保氮氣能夠穩定、順暢地輸送，且管材能耐受一定的壓力和溫度。

準備好連接管件，如不銹鋼彎頭、三通、直接頭，以及密封件，如橡膠密封圈或金屬纏繞墊片等，確保其材質與氮氣兼容且密封性能良好，防止氮氣泄漏。同時，備好管切割工具(如專用切管器)、氬弧焊機(用于焊接連接方式)、扳手等安裝和連接所需的工具。

2、管路清潔與檢查

在安裝前，必須對不銹鋼氮氣管進行徹底的清潔處理。使用潔凈的壓縮空氣或氮氣對管內進行吹掃，清除可能存在的灰塵、油污、金屬碎屑等雜質，防止這些雜質進入回流焊設備內部，影響焊接質量或損壞設備部件。

對管體外觀進行檢查，查看是否有裂縫、砂眼、劃傷等缺陷，確保管材的完整性和質量，任何有缺陷的管材都應及時更換，以免在使用過程中出現氮氣泄漏等問題。

二、安裝流程

1、管路布局規劃

根據回流焊設備的結構和氮氣接口位置，合理設計氮氣管路的走向。應盡量縮短管路長度，減少不必要的彎曲和轉折，以降低氮氣在輸送過程中的壓力損失和流動阻力，確保氮氣能夠以穩定的壓力和流量到達焊接區域。同時，要避開設備的高溫區、振動源以及其他可能對管路造成損壞的部件，避免因環境因素影響氮氣管的使用壽命和性能。

2、管件連接操作

對于采用螺紋連接的管件，在連接前，先在螺紋處纏繞適量的聚四氟乙烯生料帶，然后使用扳手將管件擰緊，確保連接緊密且密封良好。擰緊時要注意力度適中，避免過度用力導致螺紋損壞或管件變形，一般按照管件的規格和材質，遵循相應的扭矩標準進行操作，例如管徑 6mm 的不銹鋼管件，扭矩控制在 8 - 10N?m 左右。

若采用焊接連接方式，使用氬弧焊機進行焊接。焊接前，要對焊接部位進行仔細的打磨和清潔，去除表面的氧化層和雜質，以保證焊接質量。在焊接過程中，調整好氬弧焊機的電流、電壓和焊接速度等參數，電流一般設置在 70 - 100A，電壓 10 - 12V，焊接速度保持在 4 - 6mm/s，確保焊縫均勻、牢固，無氣孔、裂紋等缺陷，焊接完成后，對焊縫進行外觀檢查和必要的探傷檢測，確保焊接質量符合要求。

三、調試與檢測

1、壓力測試

完成氮氣管路安裝后，關閉回流焊設備氮氣使用端的閥門，從氮氣源端向管路內緩慢充入氮氣，逐漸升高壓力至設備正常工作壓力的 1.2 - 1.5 倍(如設備正常工作壓力為 0.15MPa，則充壓至 0.2 - 0.225MPa)，保壓一段時間(通常為 30 - 60 分鐘)。在此期間，使用壓力檢測儀表對管路各部位進行檢查，觀察壓力是否穩定，有無明顯的壓力下降現象。如果壓力下降超過允許范圍(一般每小時壓力下降不超過 0.02MPa)，則說明管路存在泄漏點，需要對各連接部位、焊縫等進行仔細檢查和修復，如重新擰緊松動的管件或對泄漏的焊縫進行補焊。

2、流量校準

在壓力測試合格后，開啟回流焊設備氮氣使用端的閥門，將氮氣流量調節至設備工藝要求的設定值(根據回流焊的具體工藝參數，一般為 5 - 10L/min)，使用專業的流量計對實際氮氣流量進行精確測量。如果測量結果與設定值偏差較大(通常允許偏差范圍為 ±10%)，則通過調節氮氣源端的減壓閥或流量調節閥進行流量校準，使氮氣流量準確穩定地達到工藝要求，以保證回流焊過程中的氮氣保護效果。

四、日常維護

1、外觀巡檢

定期(每日或每班)對不銹鋼氮氣管路進行外觀檢查，查看管體是否有變形、磨損、腐蝕等情況，特別是在管路的彎曲部位、連接部位以及可能受到外力碰撞的部位要重點檢查。若發現管體表面有輕微的劃傷或磨損，可使用砂紙對損傷部位進行打磨處理，并涂抹防銹劑，防止進一步腐蝕;對于嚴重變形、腐蝕或磨損的管段，應及時更換，確保管路的完整性和安全性。

2、密封性復查

每隔一定時間(如每周)對氮氣管路的連接部位進行密封性復查，可采用涂抹肥皂水或專用的泄漏檢測試劑的方法，在管件連接處、閥門密封處等部位進行涂抹，觀察是否有氣泡產生，以此判斷是否存在氮氣泄漏現象。如果發現泄漏點，及時對相應的密封件進行更換或對連接部位進行重新緊固，確保氮氣系統的密封性良好，避免因氮氣泄漏導致回流焊設備焊接質量下降或氮氣浪費等問題。

通過以上嚴謹、規范的工作流程，從前期準備、安裝、調試檢測到日常維護，能夠確?；亓骱冈O備中不銹鋼氮氣管的穩定運行和高效工作，為回流焊工藝提供可靠的氮氣保護，從而提升電子產品的焊接質量和生產效率，保障生產過程的順利進行和產品質量的穩定性。

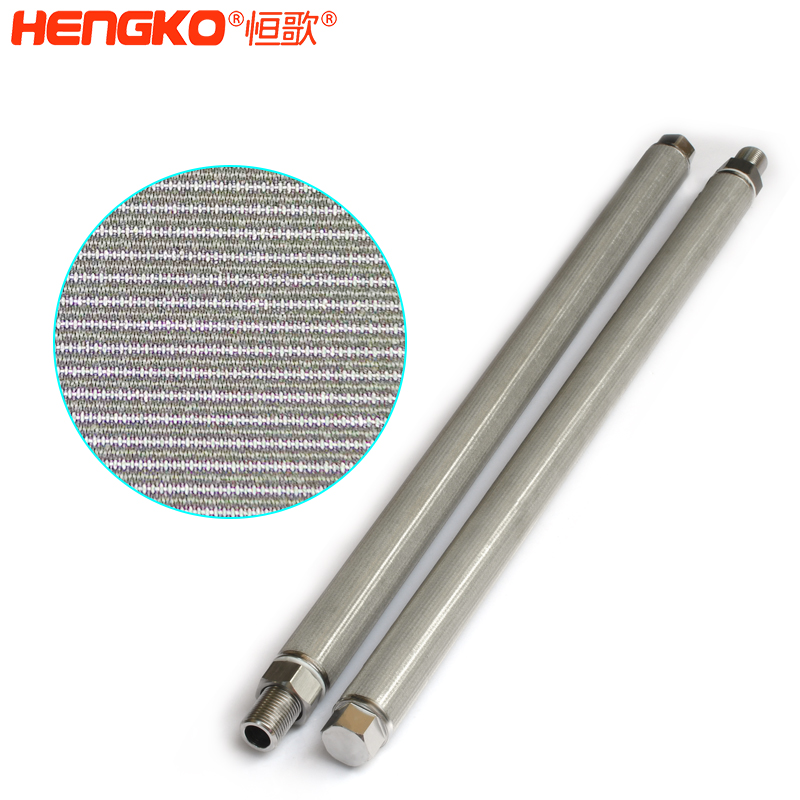

恒歌波峰焊/回流焊不銹鋼氮氣管，改善焊接質量:通過防止氧化，提高焊點的強度和可靠性，提高生產效率: 減少因氧化引起的返工，提高生產效率，可定制不同規格型號！
